產品別名：輸電線路故障診斷系統、輸電線路分布式故障監測裝置（交流型）、輸電線路分布式故障定位系統、輸電線路導線故障診斷裝置、輸電線路分布式智能故障診斷裝置

產品型號：TLKS-PMG-DSC

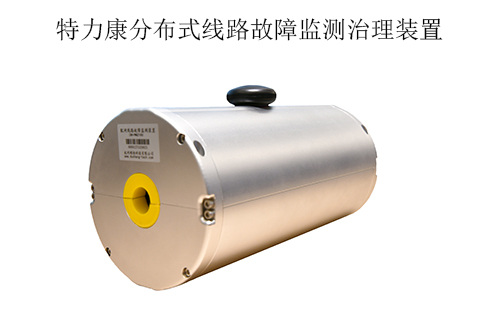

 輸電線路故障診斷系統



一、產品描述：

 輸電線路故障診斷系統 實現了對輸電線路故障狀態的全面在線監測。當故障發生時，系統能夠迅速調動各節點信息，進行協同分析，從而快速、準確地定位故障位置。這種分布式的設計不僅提高了系統的監測效率與準確性，為電力系統的穩定運行提供了更加可靠的保障。



二、工作原理：

 輸電線路故障診斷系統采用先進的感應取能技術，無需外部電源即可持續工作，有效降低了安裝與維護成本。它們能夠精準地采集線路上的工頻故障電流及故障行波電流波形數據，這些數據是判斷線路運行狀態和故障位置的關鍵依據。將采集到的數據通過4G網絡，發送到后臺數據中心，確保了數據的時效性和準確性。 通過Internet訪問數據中心，實時接收并處理來自各故障定位裝置的數據。它不僅能夠直觀地展示線路電流等參數的實時變化，還具備高級的數據分析處理能力，能夠自動識別出線路中的異常情況，如過載、短路、接地等故障。一旦檢測到故障，系統會立即觸發警報機制，向運維人員發送詳細的故障報告和位置信息，為快速響應和搶修提供有力支持。



三、產品功能：

1.根據工頻故障電流確定故障區間

2.在確定的故障區間實施行波精確定位

3.對十復雜網絡結構的輸電線路，在分支點處可安裝分布式故障診斷裝置，將復雜網絡劃分為一些簡單的單線結構

4.辨識故障引起的原因，實現雷市與非雷擊故障的辯識。同時也可以實現雷擊未跳閘情況下雷擊避雷線、桿塔及導線的辨識







四、技術參數：

1.環境溫度：- 40℃~ +85℃

2.環境相對濕度：0~ 100%RH

3.大氣壓力：86kPa ~ 106kPa

4.儲存溫度：- 40℃ ~ +85℃

5.風速：0km/h ~ 100km/h

6.線路負荷：系統耦合取電正常工作電流范圍20~ 1000A

7.兼容性：能耐受500kV強電場、強磁場，具有可靠穩定的電磁兼容能力









五、總結：

 綜上所述，輸電線路故障診斷系統通過智能化、網絡化的技術手段，實現了對輸電線路狀態的全面監控和故障的快速響應。它不僅能及時發現并定位故障，還能夠為電力系統的安全穩定運行提供有力的數據支持和技術保障。隨著智能電網建設的不斷深入，該系統將在未來電力系統中發揮更加重要的作用。

關于設備詳情信息，來電聯系深圳特力康科技有限公司李女士：

手機號碼1/3/6/8/2/3/5/1/6/3/5/（微信同號可加）   QQ:1/9/2/0/6/7/1/9/2/7 / 座機號：0/7/5/5/-2/9/5/0/0/7/6/2

公司官網：//www.my8823.com

定制產品，報價為市場當前發布時參考區間價，實際價電議。



六、注意事項：

1.應注意避免設備掉落在地面上，或者受到其他物體較強的沖擊；

2.應注意避免太陽能板受外界較強沖擊，造成太陽能板破損；

3.安裝時應盡量讓太陽能板對著陽光方向；

4.安裝設備時應關斷電源開關，在安裝完成后再打開帶能源開關；

5.嚴禁私自拆卸結構或電路板，未經授權私自拆卸設備將失去保修權。
