北斗鐵塔沉降狀態監測系統，從而獲得該輸電桿塔沉降變化量

隨著國民經濟的發展，電力系統網絡的覆蓋范圍越來越廣。桿塔、鐵塔廣泛應用于輸電線路之中，如高壓輸電線路鐵塔、電力基站桿塔等，在輸電線路的覆蓋之中起著重要作用。但是，由于一些自然災害、煤礦開采、工程建設和人為破壞等，電力桿塔傾斜和沉降時有發生，導致電力中斷，并可能發生嚴重的桿塔倒塌事故。

為確保輸電線路的正常使用壽命和結構的安全，避免桿塔主體結構因沉降而損壞或影響結構的使用功能，給供電部門造成巨大的經濟損失。我國獨立的北斗衛星導航系統已精準覆蓋亞太地區，具備提供定位、導航、短消息通信服務等能力，開展基于北斗的輸電線路高精度監測的應用研究已經具備實施條件。

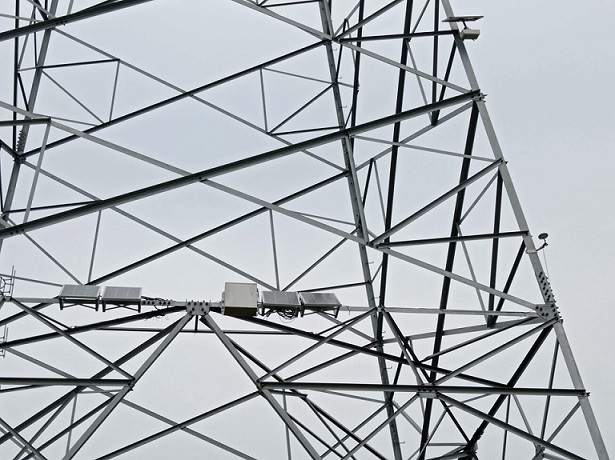

特力康科技北斗鐵塔沉降狀態監測系統主要由北斗衛星接收機、傾角傳感器、太陽能板、數據分析處理主機、遠程監測平臺等組成，通過桿塔監測點的天線接收機接收北斗衛星導航信號，利用衛星導航高精度定位實現毫米級高精度坐標定位。從而得到輸電塔的水平、垂直沉降變化。監測數據利用4G無線通信自動傳輸至遠程監測平臺，實現實時監測結果和監測結果的可視化顯示，并實現自動智能預警。后臺管理人員能夠?qū)ΡO(jiān)測塔的位置沉降、位移、傾斜、變形和地質災害進行監測分析。

北斗鐵塔沉降狀態監測系統為電力系統安全運行提供科學依據，通過合理評估輸電線路桿塔的整體傾斜和沉降，從而確保輸電線路桿塔的安全運行。基于這一目標，北斗衛星技術沉降監測方案?jìng)?cè)重于輸電線路鐵塔結構安全與健康監測的結合，為輸電線路安全穩定監測與評估提供第一手?jǐn)?shù)據信息。

北斗鐵塔沉降狀態監測系統
