電纜護層環流在線監測系統

產品名稱：電纜護層環流在線監測系統裝置

產品型號：TLKS-PLGD

產品類別：電纜、隧道隱患監測系統

產品備注：推薦新產品-電纜護層環流在線監測系統裝置

一、產品概述

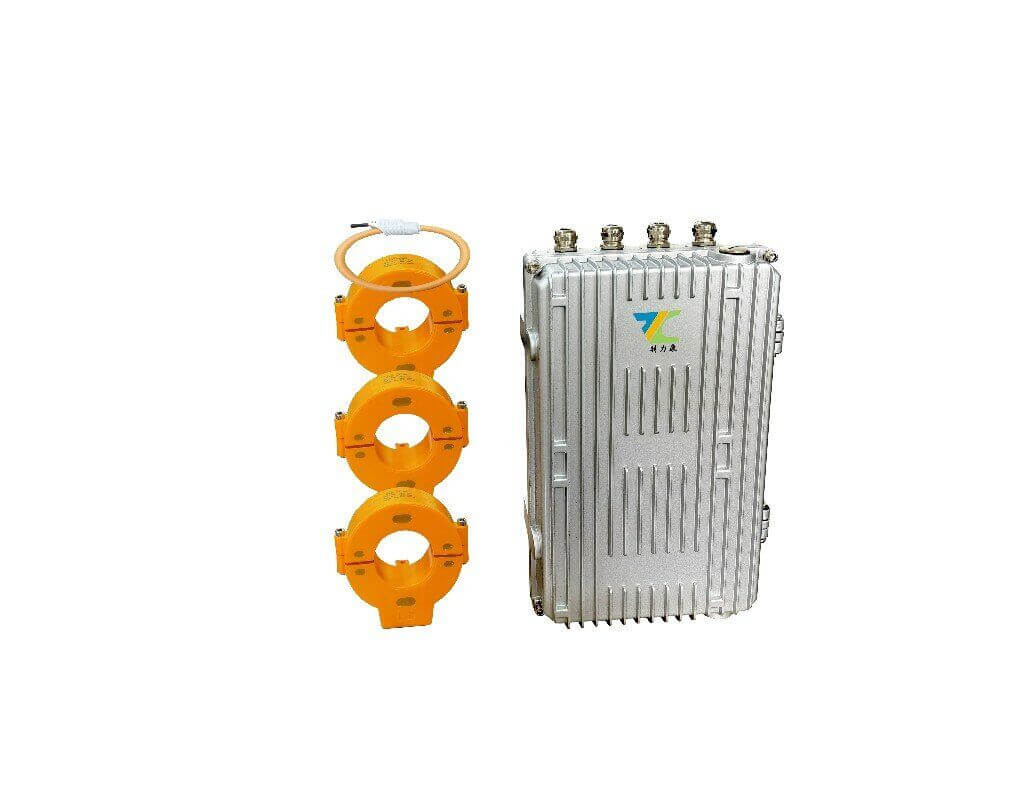

電纜護層環流監測系統由護套環流傳感器、護套環流采集器等組成，適用于6.6kV及以上的輸配電力電纜護套環流在線監測，能實時監測高壓電纜線路接地電流異常情況，還可降低電纜線路交又互聯線、接地線、交叉互聯箱、接地箱等被資的風險。支持遠程查看功能，給維護人員手持式設備上發送實時監測數據。很大程度上減少了電纜運行維護人員的工作量，對電流異常的檢測點，能夠做到實時關注，達到預防突發事故的目的。
可實現對接地環流精確測量及定時巡檢測量，取代傳統人工方式的定期接地環流巡測，有效判斷接地箱被盜或接地線被盜割。大大減輕現場測量的勞動強度，提高系統維護效率。

二、功能特點

◆在線監測:實時監測高壓電纜線路金屬護層接地電流波形、幅值大小等，降低巡檢人員工作強度，并可實現高精度檢測;

◆自動報警:接地電流瞬態升高或突變減小為零時，自動觸發報警功能;

◆線纜防盜監測:接地線等被盜后，系統自動報警并告知被盜的接地線位置;

◆系統自診斷:實時檢測系統自身故障情況，并將結果上傳到監控平臺;

◆遠程查看:可通過2G/3G/4G網絡給維護人員手持式設備上發送實時監測數據:

◆信息記錄分析:記錄測量數據、故障記錄等相關參數，提供曲線圖、柱狀圖等直觀圖表及統計報表（周、月、季、半年、年);

◆太陽能供電，支持CT取電，滿足復雜現場的供電需求。

三、技術參數

接地環流采集部分

護層電流傳感器

負荷電流傳感器

接入傳感器數量：支持14路模擬量翰入、2路數字量翰輸入、12V供電+485總線護展外部傳感器

測量范圍：不少于0-300A/50Hz

測量范圍：不少于0-1000A/50Hz

采樣周期：采樣周期不超過1毫秒，應能實時監測單芯電纜的金屬護層電流值，并能數據上傳

測量最大偏差：標準讀數×1%+0.5A

測量最大偏差：標準讀數×3%+0.5A

故障診斷功能：系統具備鏈陪檢測功能，系統能對下位機及線路中的設備進行巡檢，自動診斷鏈路故障，低電量（電量小于10時）報警，且不得影響監測裝置正常運轉。

靈敏度：≤±0.1A

靈敏度≤±3A

電源輸入：默認大陽能+電池供電，AC220V低壓電源供電和CT盛應取電可供選擇

傳感器類型：使用鉗型開合式傳感器

防護等級：符合GB4208中規定的外殼防護等級IP68和Exdll的要求

絕緣隔離水平：不低于DC 10KV/1分鐘

絕緣隔離水平：不低于AC220kV/1分鐘

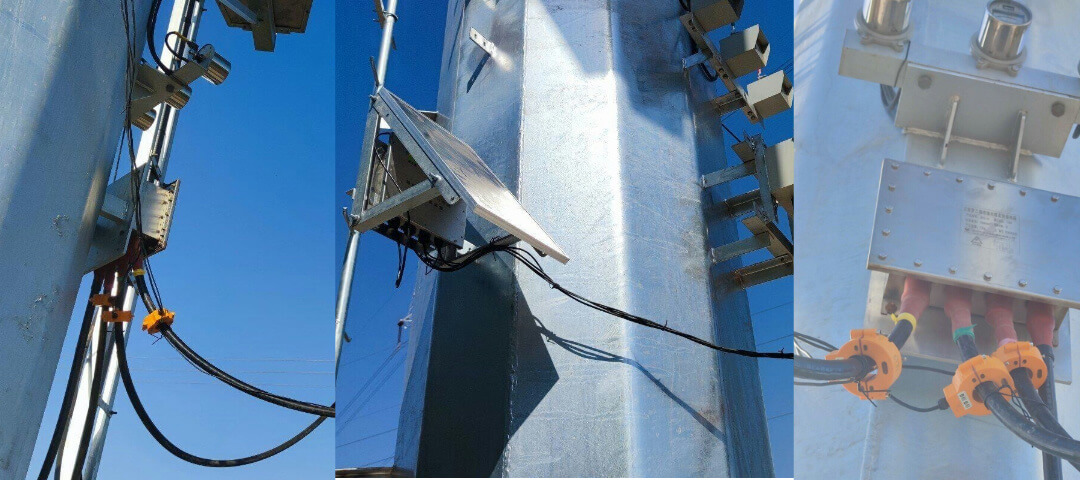

五、工程案例：
